مقدمة لفلتر فلتر خرطوشة

فلتر عنصر المرشح عبارة عن معدات فصل شائعة الاستخدام صلبة سائلة أو غازية صلبة ، وتستخدم على نطاق واسع في المواد الكيميائية والأدوية والأغذية والمشروبات وحماية البيئة ومعالجة المياه والمعادن والنفط والغاز الطبيعي وغيرها من الصناعات. مبدأ عملها هو أساسا لالتقاط الجسيمات الصلبة ، والمواد الصلبة العالقة ، وبعض الغرويات ، وغيرها من الشوائب في السائل (التي يمكن أن تكون سائلة أو غازية) من خلال عنصر المرشح ، لتحقيق الغرض من تنقية السائل. دقة الترشيح هي 1-5 ميكرون.

تركيبة مرشح نوع عنصر المرشح

1. غلاف الفلتر: القشرة هي غلاف الفلتر من نوع المرشح ، وعادة ما تكون مصنوعة من الفولاذ المقاوم للصدأ والبلاستيك (مثل البولي بروبلين ، وتقاسم المنافع ، وما إلى ذلك) ، والكربون الصلب ، وغيرها من المواد ، مع مقاومة التآكل ، وخصائص مقاومة الضغط. تم تصميم الهيكل بحيث يكون مغلقًا لضمان تدفق السائل المستمر ومنع التسرب أثناء الترشيح.
2. عنصر المرشح: عنصر المرشح هو المكون الأساسي للمرشح ، المسؤول عن أعمال الترشيح الفعلية. تتنوع مواد وهيكل المرشح ، وفقًا لاحتياجات المرشح ، يمكن اختيار مرشح ورقي ، مرشح شبكة معدنية ، مرشح متكلس ، مرشح ألياف (مثل مرشح ذوبان PP ، مرشح لف سلكي) ، فلتر كربون منشط ، وما إلى ذلك. يتم تحديد اختيار عنصر المرشح حسب دقة الترشيح المطلوبة ، وخصائص السوائل (مثل التوافق الكيميائي ، ودرجة الحرارة ، والضغط) ، والغرض من الترشيح (مثل إزالة الجسيمات ، والبكتيريا ، وإزالة الرائحة).
3. الغطاء العلوي: يتم تصميم الغطاء العلوي عادة مع فتحة لتسهيل التركيب والاستبدال والتنظيف لعنصر المرشح. يتم توصيل الغطاء العلوي والقشرة من خلال الخيوط أو السحابات أو الشفاه لضمان الغلق.
4. الأختام: بما في ذلك الحشوات ، الحلقات ، إلخ ، تستخدم للإغلاق بين القشرة والغطاء العلوي أو بين عنصر المرشح والصدفة لمنع التسرب.
5. الاستيراد والتصدير: عادةً ما يكون المرشح مزودًا بمدخل ومخرج مياه لإدخال السائل وإخرجه ، وحجم الواجهة (مثل 12.2 "، 32.4" ، 1 "، إلخ) وفقًا لاحتياجات التطبيق الفعلي التي يجب اختيارها لتسهيل الالتحام مع نظام خط الأنابيب.
6. صمام الالتفافية (اختياري): في بعض التصميمات ، سيتم تثبيت صمام الالتفافية ، وعندما يتم حظر عنصر المرشح أو يحتاج إلى استبداله ، يمكن فتح صمام الالتفافية لضمان تدفق السائل وتجنب مقاطعة العملية.
7. جهاز الإرسال أو مقياس الضغط (اختياري): يستخدم لمراقبة فرق الضغط قبل الفلتر وبعده ، عندما يصل فرق الضغط إلى القيمة المحددة ، فإنه يدفع المستخدم إلى تنظيف عنصر المرشح أو استبداله.
8. جهاز تسريب (لبعض الأنواع): في بعض التصميمات ، مثل فلاتر الأكياس أو المعدات ذات وظيفة تسريب تلقائي ، سيكون هناك جهاز تسريب خاص لتسهيل تنظيف الشوائب الصلبة المتراكمة أثناء عملية الترشيح.

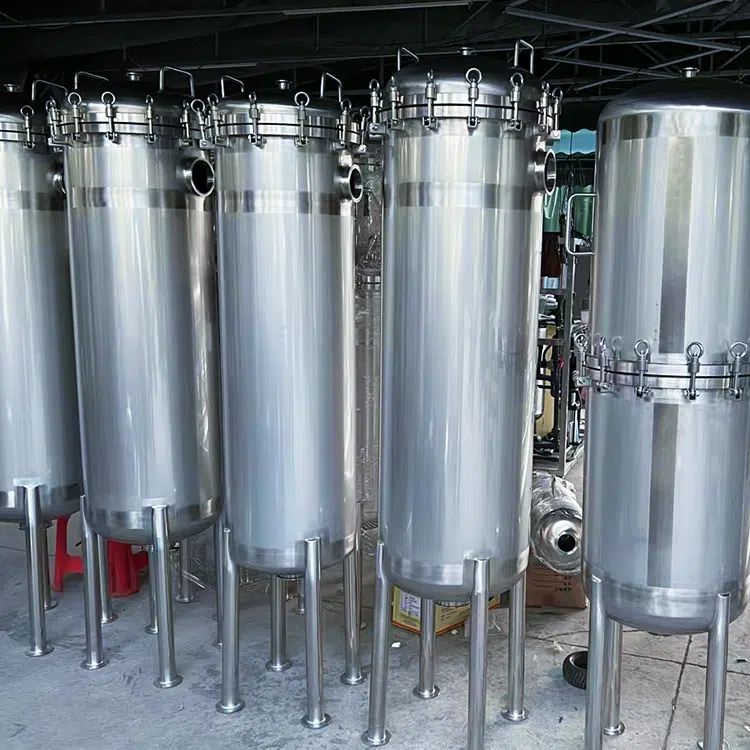

بالإضافة إلى ذلك ، وفقًا لحجم عنصر المرشح ، يمكن تقسيم مرشح نوع مرشح الفولاذ المقاوم للصدأ إلى فلاتر 10 "و 20" و 30 "و 40". يمكن تقسيم عدد عناصر المرشح إلى نواة واحدة ونواة مزدوجة ونواة متعددة. في اتجاه مدخل ومخرج السائل ، يتم تقسيمه إلى نوع جانبي من الأسفل ومن الأسفل إلى الأسفل. مادة المرشح هي فولاذ مقاوم للصدأ عالي الجودة ، مثل 304 ، 316 ، 316 لتر ، وما إلى ذلك.

مرشح عنصر فلتر للصناعة

مرشحات نوع المرشح بسبب خصائصها الفعالة والموثوقة والقابلة للتكيف ، أصبحت معدات معالجة المياه التي لا غنى عنها في العديد من الصناعات ، مرشح نوع المرشح مع تطبيقها الواسع وأداء الترشيح الفعال ، في جميع المجالات الصناعية تقريبًا ، صناعة معالجة المياه لها رقمها ، صناعة معالجة المياه ، صناعة الأغذية والمشروبات ، صناعة الأدوية والتكنولوجيا الحيوية ، الصناعة الكيميائية والبتروكيميائية ، صناعة أشباه الموصلات الإلكترونية ، استخراج النفط والغاز ومعالجته ، صناعة الورق والنسيج ، حماية البيئة ، وإعادة تدوير المياه.

استنادًا إلى الاعتراض والفحص الفيزيائي ، فإن قلبه هو استخدام بنية مسام مادة المرشح لمنع الجسيمات الصلبة أو المواد المعلقة أو بعض المواد الجزيئية في السائل (مثل الماء أو الهواء أو السوائل الأخرى) ، لتحقيق الغرض من تنقية السائل. سير العمل المحدد هو كما يلي:
1. إدخال السائل: يدخل السائل المراد تصفيته إلى الجهاز من مدخل المرشح ، وتدخل المادة المعلقة أو الجسيمات أو الشوائب التي يحملها السائل معًا في هذه العملية.
2. عملية الترشيح من خلال عنصر المرشح: يمر السائل عبر طبقة المرشح لعنصر المرشح تحت تأثير الضغط (يمكن أن يكون الضغط السلبي الذي تشكلته الجاذبية أو ضغط المضخة أو الفراغ). تحتوي مادة المرشح على أحجام وهياكل مسام مختلفة حسب نوع وحجم الشوائب التي تحتاج إلى إزالتها. مثل مرشحات القطن PP ، فلاتر الكربون المنشط ، الفلاتر المنفوخة بالذوبان ، وما إلى ذلك ، يمكن أن تعترض الجسيمات بأحجام مختلفة.
3. اعتراض وترشيح: تسمح المسام أو المسام الدقيقة الموجودة على سطح عنصر المرشح فقط بمرور المواد الأصغر من الفتحة ، بينما الجسيمات ، المادة المعلقة ، أو يتم حظر بعض المواد الجزيئية الأكبر من الفتحة على السطح الخارجي لعنصر المرشح أو داخل الطبقة العميقة لتشكيل طبقة كعكة مرشح ، والتي تحقق الفصل الصلب السائل أو الغاز الصلب.
4. تصدير السائل النظيف: بعد فحص عنصر المرشح للسائل النظيف ، يتم تقليل محتوى الشوائب إلى حد كبير ، ويتم تفريغه من مخرج المرشح ، لتحقيق الغرض من التنقية.
5. معالجة النجاسة: مع استمرار عملية الترشيح ، يتراكم المزيد والمزيد من الشوائب على سطح عنصر المرشح ، مما يشكل طبقة من خبث المرشح ، مما يزيد تدريجياً من مقاومة السائل ويقلل من كفاءة الترشيح. لذلك ، يجب تنظيف عنصر المرشح بانتظام (مثل الغسيل العكسي والتنظيف الكيميائي) أو استبداله للحفاظ على تأثير الترشيح وكفاءته.
6. دقة الترشيح: يحتوي مرشح نوع المرشح على نطاق واسع من دقة الترشيح ، والتي يمكن أن تكون من مستوى الميكرون (مثل 0.5 ميكرون ، 5 ميكرون ، إلخ) إلى مستوى النانومتر ، وستختار مجالات واحتياجات التطبيق المختلفة مرشحات دقة مختلفة.
