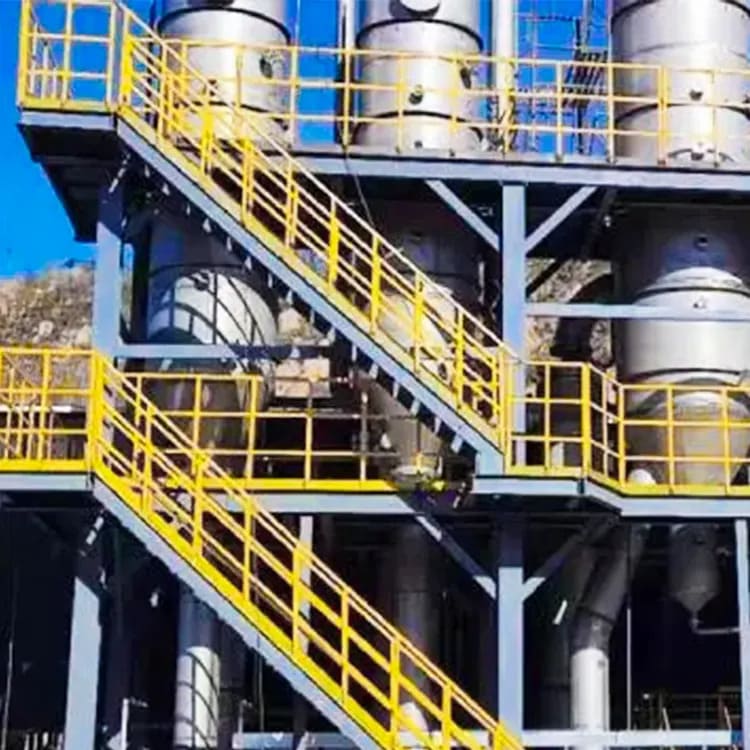

مقدمة إلىنظام تبخر الغشاء الساقط

نظام تبخير الغشاء الساقط هو جهاز فعال لتركيز السائل ، ومناسب بشكل خاص لمعالجة المواد الحساسة للحرارة.يعتمد النظام على المبادل الحراري الأنبوبي الرأسي وجهاز توزيع الغشاء المدمج ، بحيث يشكل السائل المادي تدفقًا غشاءً في المبادل الحراري. قبل دخول سائل المادة إلى أنبوب التبادل الحراري من الأعلى ، يتم توزيعه من خلال موزع الأفلام لضمان التدفق الهبوطي في حالة الفيلم. في عملية التدفق ، يتم تبخير الماء وفصله لتحقيق تركيز المواد.


تركيبة نظام تبخر الغشاء الساقط

يتكون نظام التبخر بغشاء السقوط من المكونات الرئيسية التالية:
سخان جميع التأثيرات: باعتبارها جوهر النظام ، فهي مسؤولة عن تسخين وتبخر السائل.
كل فاصل تأثير: يستخدم لفصل الغاز المتبخر عن السائل.
التسخين المسبق: تسخين سائل المادة الخام بالقرب من نقطة الغليان مقدمًا لتحسين كفاءة التبخر.
مكثف: يحول البخار المتبخر إلى حالة سائلة للمعالجة أو الشفاء لاحقًا.
جهاز توزيع السائل (موزع غشاء): ضمان توزيع سائل المادة بالتساوي في أنبوب التسخين ، وتعزيز نقل الحرارة بكفاءة وتقليل خطر القياس.
مجموعة مضخة سائل التغذية: بما في ذلك كل مضخة تغذية سائلة فعالة ، مسؤولة عن نقل وتداول سائل التغذية.
أنبوب عزل: الحفاظ على درجة حرارة المواد وتقليل فقدان الحرارة.
نظام تفريغ وتفريغ: الحفاظ على حالة الضغط السلبي في النظام لاستبعاد الغاز غير المكثف والسائل المركز.


خصائص نظام تبخر الغشاء الساقط

1.كفاءة حرارية عالية: مع تدفق المواد السائلة في طبقة رقيقة ، تزداد مساحة نقل الحرارة ويتحسن معدل استخدام الطاقة الحرارية.
2.قوية على التكيف: إنها مناسبة لعملية تبخر السائل عالي اللزوجة.
3.وقت تسخين قصيريساعد على الحفاظ على تغذية ونكهة المواد الحساسة للحرارة مثل الطعام.
4.تشغيل مرن: ضبط بسرعة وفقا للتغيرات في حجم التغذية ، وإمدادات الطاقة ، ودرجة الفراغ والتركيز.
5.درجة حرارة منخفضة التبخر التفاضلي: يتدفق سائل العملية تحت تأثير الجاذبية ، والتي يمكن أن تحقق التبخر تحت تفاضل درجة حرارة منخفضة وتقلل من خطر التحلل الحراري.
6.سلامة جيدة: العمل تحت ضغط سلبي لضمان أداء السلامة.
7.قدرة معالجة كبيرة: يمكنها التعامل مع مواد عالية التركيز ولزوجة عالية.
8.وقت إقامة قصير: تقليل تدهور المواد ، ومناسبة لمعالجة المواد الحساسة للحرارة.


مجال تطبيق نظام تبخر الغشاء الساقط

تستخدم أنظمة تبخر الغشاء الساقط على نطاق واسع في الصناعة ، وخاصة في:
صناعة الأغذية: يستخدم لتركيز منتجات الألبان والعصير والعسل وغيرها من الأطعمة ، والتبخر بدرجة حرارة منخفضة يساعد على الحفاظ على النكهة الطبيعية والتغذية للأغذية.
الصناعة الكيميائية: في إنتاج المنتجات الكيميائية ، ينطوي ذلك على استعادة المذيبات ، ومعالجة النفايات السائلة والتركيز الكيميائي.

تدفق العملية

يشمل تدفق العملية لمبخر الفيلم الساقط بشكل رئيسي الخطوات التالية:
توزيع السائل: يتم ضخ السائل الخام في صندوق الأنبوب العلوي لغرفة التسخين في مبخر الغشاء الساقط ، ثم يتم توزيعه بالتساوي على كل أنبوب تبادل حراري من خلال جهاز توزيع السائل وتشكيل الغشاء.
تدفق الفيلم: تحت تأثير الجاذبية ، الحث الفراغي وتدفق الهواء ، يشكل سائل التغذية طبقة سائلة موحدة على الجدار الداخلي لأنبوب التبادل الحراري ويتدفق من الأعلى إلى الأسفل.
التدفئة والتبخير: أثناء عملية التدفق ، يتم تسخين سائل التغذية وتبخيره بواسطة وسيط التسخين الجانبي للقذيفة ، ويدخل الطور البخاري والسائل المولدين إلى غرفة فصل المبخر معًا.
فصل الغاز-السائل: في غرفة الفصل ، يتم فصل البخار والسائل المركز ، ويتم تفريغ السائل المركز من القاع ، ويمكن إرسال البخار إلى المكثف للتكثيف أو استخدامه كوسيط تسخين للمبخر التالي.
